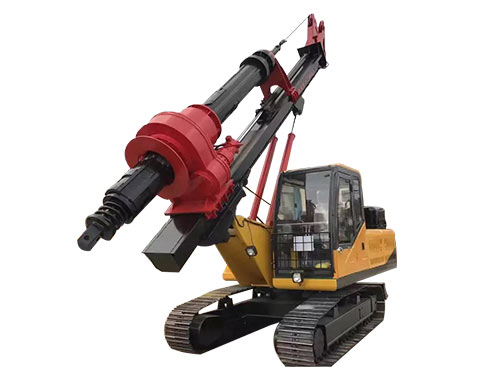

机锁杆旋挖钻机

机锁杆旋挖钻机
机锁杆旋挖钻机
产品分类:机锁杆旋挖钻机
全国咨询热线:
18674853006
分享到:
  产品用途:
  机锁杆旋挖钻机采用液压履带式伸缩底盘、自行起落可折叠钻桅、伸缩式钻杆等多项技术应用,是一种适合建筑基础工程中成孔作业的施工机械。主要适于砂土、粘性土、粉质土等土层施工,在灌注桩、连续墙、基础加固等多种地基基础施工中得到广泛应用。

  产品性能
  采用上导向架结构,保证了钻杆与地面的垂直度,施工更加方便,提高了施工效率,增加了安全性。
  动力头独创的专利结构设计合理,润滑可靠,动力强劲,节约成本,且不易损伤,便于维修。
  采用了折叠式桅杆结构,结构简单精致,耐用性好,整机稳定性好 ,节省成本并使维修更方便。
  主卷扬:采用原装进口液压马达,反应灵敏,可以使用自由下放,提升速度可达到82m/min,大大提高施工效率。主卷扬放置于操作手的右前方,使操作手能随时观察到主卷扬的工作状况,避免因其他因素造成的乱绳现象。
  配置国标大功率外接动力电系统,使用成本低于50元/天;国家免检原材料,配套件(狼山牌钢丝绳,长城/壳牌/昆仑牌液压油,高强度锰板,各种国标标准件),质量更有保障;
  无限旋转,选配双起升绞车,主绞车确保达到额定起重量,副绞车单绳起升速度达100m/s,同比提高两倍以上;
  独家匹配合理的液压系统,不用散热器炎夏油温正常;
机锁杆旋挖钻机

  产品特
  配有小微型、中型、大型不同型号的产品,满足各种客户的需求
  先进的全液压旋挖钻机,动作灵活、耗油低
  高安全性质量优化分布,稳定性更佳,石更更安全
  成熟的整机运输设计,提高运输施工效率,节省运输成本

小微型机锁杆旋挖参数
名 称 单位 参数值
最大钻孔直径 mm 1400
最大钻孔深度 m 40 30 28 25 20 15
发动机 型号 / 康明斯GBT5.9-C150 玉柴4108中冷增压
额定功率/转速 kW 116/2000r/min 110/2000r/min 85/2400r/min
动力头 最大扭矩 kN .m 100
转速 r/min 17-40
加压油缸 最大加压力 kN 100
最大提升力 kN 100 80
行程 mm 2000
主卷扬 最大提升力 kN 100
最大单绳速度 m/min 70
钢丝绳直径 mm 24
副卷扬 最大提升力 kN 60
最大单绳速度 m/min 54
钢丝绳直径 mm 16 14
行 走 最大行走速度 km/h 2.6 /
最小离地间隙 mm 340 /
接近角 ° 21 /
离去角 ° 18 /
整机最大爬坡度 % 30 /
整机工作质量
(标准配置下不含钻具)
t 35 28 24 21 20.5 20
运输状态外形尺寸 mm 14640×2900×3500 10740×2600×3500 10300×2600×3500 10100×2600×3500 9610×2600×3500 8600×2300×3400

中、大型机锁杆旋挖参数
52-94米旋挖参数
名称 型号 52米 62米 94/61米
单位
最大钻孔深度 m 52 62.5 94/61
最大钻孔直径 mm 1500 1800 2300
最大输出扭矩 KN.m 150 200 285
钻孔转速 rpm 7~26 7~26 7~23
工作状态宽度 mm 4300
4300
工作状态高度 mm 18000
22685
最大工作压力 Mpa
34.3
先导压力 Mpa
4
运输状态长度 mm 13970 16100 16580
运输状态宽度 mm 3000 3000 3000
运输状态高度7 mm 3500 3370 3510
